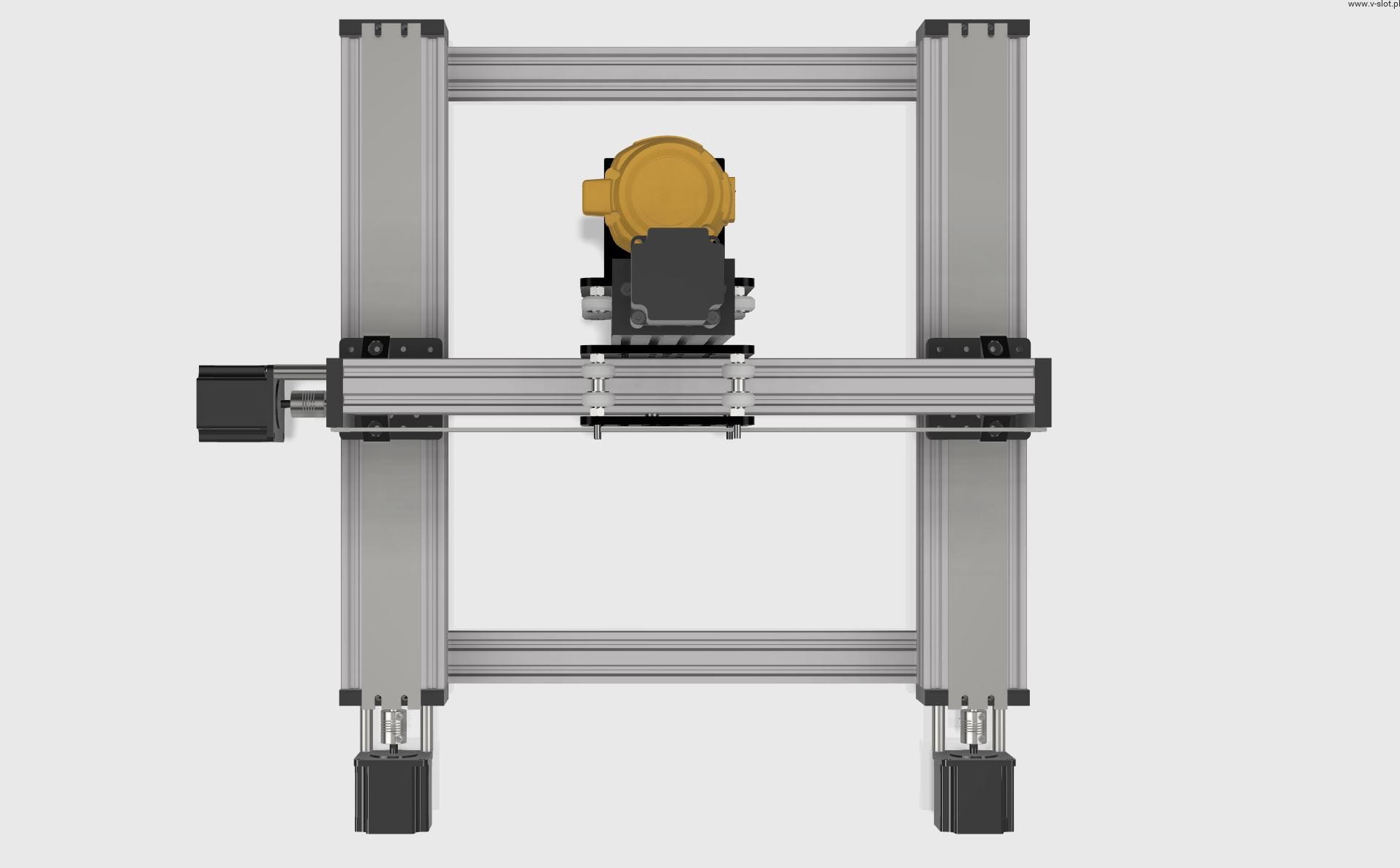

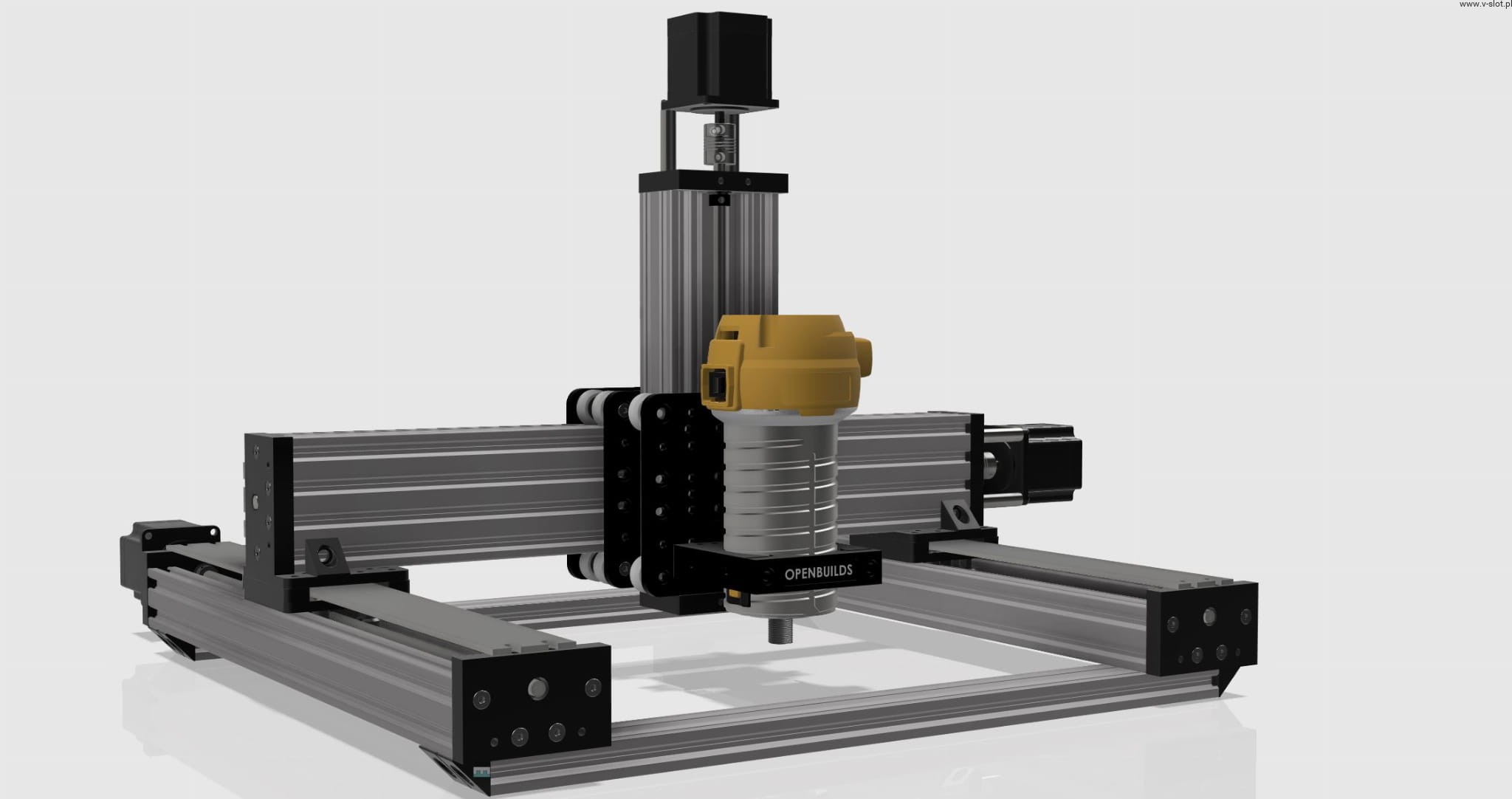

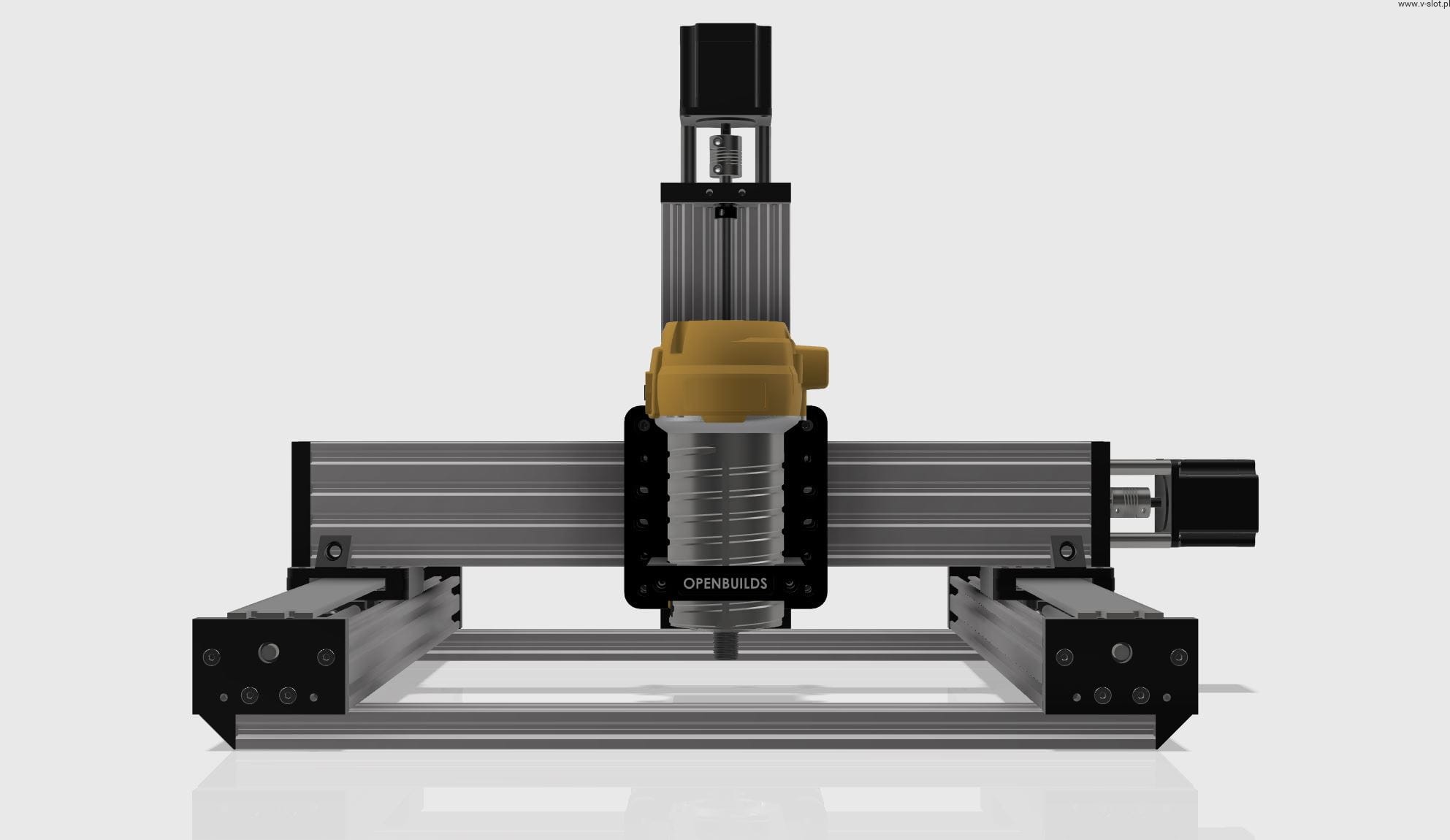

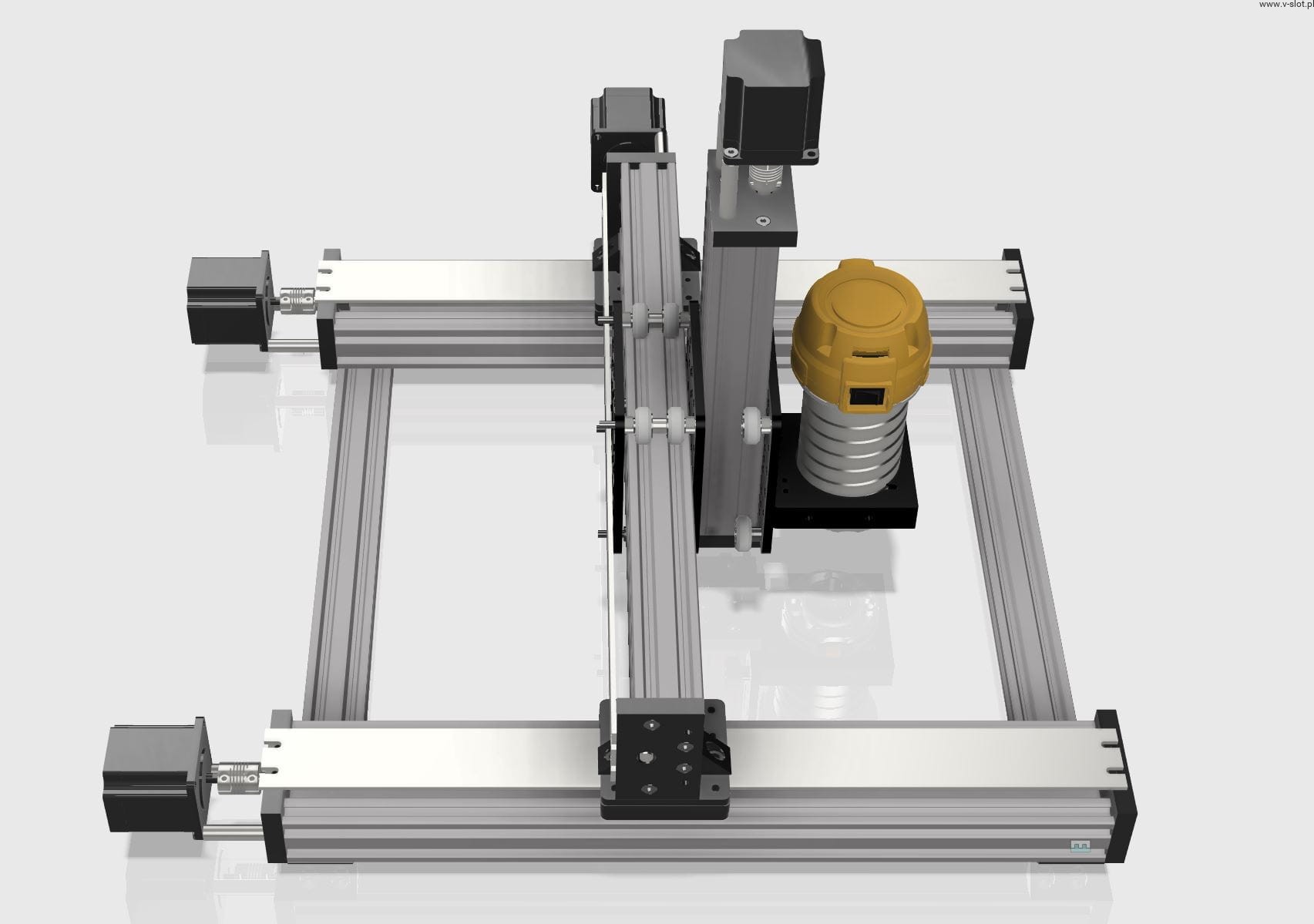

FREZARKA CNC V-GRAV v1

Przenośna frezarka CNC zbudowana w całości z komponentów V-SLOT OpenBuilds.  Niewielkie wymiary, możliwość modyfikacji i łatwego transportu to tylko kilka zalet tej konstrukcji.

PRZEZNACZENIE FREZARKI CNC V-GRAV
Frezarka V-GRAV powstała w wyniku rozmów z naszymi klientami, którzy nabywają urządzenia dostępne w naszym sklepie.
Klienci  V-SLOT Polska sugerowali nam stworzenie konstrukcji CNC skierowanej głównie do obróbki  drewna  miękkiego i twardego oraz tworzyw, które będzie mobilne i umożliwi frezowanie w dowolnym miejscu.
Szczególnie osoby związane z produkcją mebli chcąc spersonalizować swoje produkty,  potrzebują jednostki, którą pozwoli przeprowadzić  proces  frezowania bezpośrednio u klienta lub na materiale o dużym gabarycie.
Przykładem może być potrzeba wyfrezowania w blacie stołu loga dla klienta lub nazwy firmy. Aby obrobić  blat o dużej powierzchni potrzebna jest frezarka o dużej powierzchni roboczej co rodzi potrzebę posiadania takiego urządzenia. Pomijając koszt dużej frezarki   CNC ,  często ważnym aspektem jest powierzchnia jaka jest niezbędna do ustawienia dużego plotera CNC. Na frezarkę przenośną  V-GRAV miejsce  znajdzie się w większości  warsztatów ponieważ zajmuje ona  tylko ok. 650 x 650 mm , jest stosunkowo lekka (ok. 20kg) a dodatkowo umożliwi Państwu  tworzenie grawerów i  wycinanie w materiale o dużej  powierzchni !

JAK PRACOWAĆ Z FREZRKĄ V-GRAV?

Urządzenie  V-GRAV to lekka konstrukcja  CNC 3-osiowa , której głównym zadaniem powinno być grawerowanie w materiałach takich jak MDF, sklejka, drewno miękkie/twarde oraz tworzywa sztuczne.
Przy zastosowaniu  wrzeciona  DeWalt D26200 sugerujemy  wykorzystywanie frezów  o  średnicy  tnącej nie większej  jak 4mm.
Maszynę  należy ustawić na powierzchni  obrabianej   (np.   blacie  stołu) w miejscu gdzie   wykonywana   będzie  praca.   Po podłączeniu do  zasilania   (230V)  oraz   do  komputera  lub    interface urządzenie jest gotowe do pracy.

Jak mocować maszynę do podstawy?
Frezarkę mobilną V-GRAV  testowaliśmy w naszej firmie na takich materiałach jak:

• MDF surowy
• MDF laminowany
• Płyta HDF
• Sklejka
• Drewno miękkie

Przy obróbce materiałów wymienionych wyżej maszyna pozwalała na frezowanie w tych materiałach bez  konieczności stosowania dodatkowych mocowników.
Przeciętne parametry przy jakich nie wystąpiły przesunięcia  konstrukcji na w-w powierzchniach  to :

• Frez o  średnicy:  3.175mm
• Prędkość skrawania:  2000mm
• Głębokość wejścia max. dla   pojedynczego   przejazdu: 1mm
• Prędkość  obrotowa wrzeciona: 16 000 - 20 000 obr/min

  Nie mniej, należy podkreślić, że istnieje ryzyko przesunięcia się maszyny na powierzchni. Z tego powodu nie zalecamy pracy z  maszyną  bez  uprzedniego przytwierdzenia jej do obrabianej  powierzchni.
  Urządzenie jest wyposażone w narożniki typu L, które umożliwiają np. przykręcenie maszyny bezpośrednio do obrabianego materiału lub wcześniej przygotowanej konstrukcji po zamocowanie maszyny. Dodatkowo, istnieje możliwość   wykorzystania rowków profili w celu zainstalowania dodatkowych ścisków (do nabycia i instalacji we własnym zakresie) w celu przytwierdzenia maszyny do powierzchni.
  Wiemy również, że  w niektórych   przypadkach instalacja  bezpośrednio na  powierzchni za pomocą  śrub jest niemożliwa ze względu na  fakt iż nie możemy dopuścić do uszkodzenia obrabianego   materiału śrubami mocującymi. Z tego powodu przewidujemy wprowadzenie w niedługim czasie dodatkowego  osprzętu  podciśnieniowego, który będzie miał na celu stabilizację oraz  przytwierdzenie konstrukcji do części materiałów.

WYKORZYSTAJ KONSTRUKCJE JAKO KLASYCZNA MASZYNA CNC!
Chociaż  V-GRAV v1 powstał z myślą o frezowania w dowolnym miejscu to maszynę również można wykorzystać do frezowania niewielkich elementów!
Na filmie wideo który znajdą Państwo na naszym kanale YouTube V-SLOT Polska (film  znajduje się również niżej) prezentujemy Państwu możliwości maszyny V-GRAV v1 - zachęcamy do obejrzenia!

DANE TECHNICZNE:

• Model:  V-GRAV  v1
• Rodzaj profili:  V-SLOT 2040 oraz C-BEAM
• Napęd: Śrubowy (ACME 8mm)
• Silniki napędu: NEMA 23
• Wymiar zewnętrzny(bez  silników): 500x500mm
• Wymiar zewnętrzny (z silnikami) : ok. 650*650mm
• Obszar pola roboczego wewnętrznego (X/Y): 240x274mm
• Prędkość ruchu osi max. 3500mm/min
• Całkowity ruch wózka w osi Z:  ok.80mm
• Waga:  Ok. 15 kg

PREZENTACJA  WIDEO:

Aby przybliżyć  Państwu   zastosowanie  i możliwości  urządzenia, przygotowaliśmy materiał wideo na  naszym  kanale YouTube.
Zachęcamy do zapoznania się  z  materiałem.

PROJEKT W FAZIE ROZWOJU!
Frezarka CNC V-GRAV  jest urządzeniem w fazie rozwoju. Oznacza to, że  przewidujemy wprowadzać dodatkowe opcje polepszające pracę  z urządzeniem.
Projektując oferowaną maszynę oraz dodatkowe elementy, które będą dostępne jako osprzęt do frezarki V-GRAV dołożymy starań aby nowe komponenty były kompatybilne z modelem jaki Państwo nabędziecie.
W  ramach rozwoju tego projektu przewidujemy wprowadzenie takich elementów jak :

• Dodatkowa rama pod konstrukcje, która pozwoli na stworzenie małej frezarki desktopowej
• Zestaw mocowników podciśnieniowych, które umożliwią  stabilne  zainstalowanie maszyny na powierzchni  bez  konieczności  jej przykręcania

KONFIGURUJ WG. POTRZEB!

Tak jak w przypadku wielu urządzeń oferowanych przez naszą firmę, pozostawiamy Państwu możliwość  konfiguracji urządzenia wg. własnych potrzeb.
Cena  bazowa  obejmuje elementy mechaniczne urządzenia (profile  aluminiowe, śruby napędowe ACME, śruby, nakrętki, płyty  aluminiowe, łączniki) potrzebne do budowy ramy/szkieletu urządzenia. W zależności  od   potrzeb urządzenie należy wyposażyć  w  następujące elementy:

• SILNIKI : Brak lub  4x NEMA 23
• WRZECIONO:  Brak lub 1x  DeWalt D26200  (z tulejką na frezy o średnicy trzpienia 8mm) / RoutER11 OpenBuilds
• STEROWNIK:  Brak lub  1x BlackBox  OpenBuilds
• AKCESORIA DODATKOWE: brak lub zestaw akcesoriów   (3x wyłącznik krańcowy, przewody 2,3,4 żyłowe do elementów elektroniki, zasilacz 24V/300W,   prowadnice przewodów, zaślepki rowkowe, pierścień LED, wyłącznik  bezpieczeństwa, czujnik dla osi Z)
• Usługa składania:  Urządzenie w  elementach do samodzielnej  budowy lub  urządzenie  złożone i skalibrowane wstępie przez firmę V-SLOT Polska
• Panel sterowania: Brak lub InterFace (panel pozwala  na sterowanie urządzeniem bez konieczności podłączania do  komputera)
• Laser :  Brak lub laser PLH3D-6W Optlaser (umożliwia grawerowanie w różnego  rodzaju materiałach)

KILKA INFORMACJI O OSPRZĘCIE DODATKOWYM:

Frezarkę nabyć mogą Państwo razem z wrzecionem DeWalt D26200 lub wrzecionem RoutER11, które umożliwia pracę w wielu różnych materiałach.

DeWalt D26200 dostarczany jest wraz z tulejką umożliwiającą instalację frezów o trzpieniu 8mm a za dodatkową opłatą można dokupić tulejki 3.175mm lub 6mm. DeWalt umożliwi Państwu regulację obrotów w zakresie od 16 000 do 27 000 obr/min.

RoutER11 to wrzeciono dedykowane przez OpenBuilds USA, które oferuje rozsądne parametry za optymalną cenę.
Dużą zaletą wrzeciona jest zestaw tulejek umożliwiający  montaż frezów o średnicy 3.175, 3mm, 6mm i 6,35mm!

STEROWNIK BLACKBOX LUB WŁASNY STEROWNIK

Polecamy Państwu wyjątkowy sterownik BlackBox OpenBuilds, który dostarczany jest wraz z oprogramowaniem OpenBuilds Control.
BlackBox to dedykowana do urządzeń CNC płyta sterująca, która pozwala na obsługę napędów (X/Y/Z), wyłączników krańcowych a dodatkowo posiada wiele innych złącz, które pozwolą Państwu na rozbudowę urządzenia! BlackBox wyposażony jest m.in w złącza 0-10V, przekaźnik, złącze dla czujnika osi Z i inne. Jeśli w przyszłości zajdzie potrzeba podłączenia lasera, sterowanie plazmą innym urządzeniem, BlackBox nie będzie Cię  ograniczał!
Więcej  na temat BlackBox na :  https://www.v-slot.pl/pl/p/BlackBox-OpenBuilds-sterownik-CNC/903
Jeśli jednak posiadają Państwo własny sterownik, można zrezygnować z zakupu tego sterownika.

JESTEŚMY ABY CI POMÓC!

Zdajemy sobie sprawę, że każdy z Państwa ma inne potrzeby.
Wiemy też, że dla wielu osób frezarka CNC może być czymś nowym. Wiemy, że wybór odpowiedniej jednostki może stanowić spore wyzwanie. Dlatego jeśli masz pytania , pracownicy V-SLOT z chęcią służą pomocą.
Osoby decydujące się na zakup jednostki w pełnej konfiguracji wraz z usługą składania mogą liczyć na szkolenie z zakresu obsługi maszyny np. przy odbiorze urządzenia.
Jeśli zastanawiają się Państwo nad zakupem, jednak przed podjęciem decyzji o zakupie chcieliby Państwo obejrzeć oferowane przez nas urządzenia - nie ma większego problemu!
Nasz sklep i jeden z warsztatów znajduje się we Wrocławiu gdzie po wcześniejszym ustaleniu terminu, możliwe jest obejrzenie urządzenia na żywo, przetestowanie jednostki na Państwa materiałach a przy okazji przejście wstępnego szkolenia!

DODATKOWO MOŻESZ PRAWDZIĆ NASZ KANAŁ YOUTUBE

Często dzieli nas dystans, który uniemożliwia podjęcie decyzji. Czasem pojawiają  się pytania na które najlepszą odpowiedzią jest film wideo, który wyjaśni nam i zobrazuje dany aspekt.
Z tego też powodu prowadzimy kanał na portalu YouTube gdzie znajdą Państwo prezentacje różnych maszyn, konstrukcji oraz poradniki dotyczące obsługi maszyn CNC dostępnych w sklepie V-SLOT Polska!
